Tiết kiệm chi phí SX bằng cách giảm tỷ lệ lỗi khi lắp ráp

Bối cảnh cải tiến : Khi gia công Taro phát hiện những phần rãnh ren không hoàn thiện (như trong ảnh) làm lỗi bắt vít trong quy trình, nên mục đích của item này là ngăn ngừa lỗi phát sinh đó

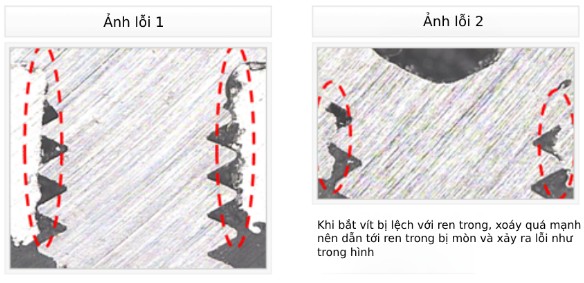

Tình trạng lỗi khi bắt ví

Trờn ren, gãy đinh, hay mòn ren

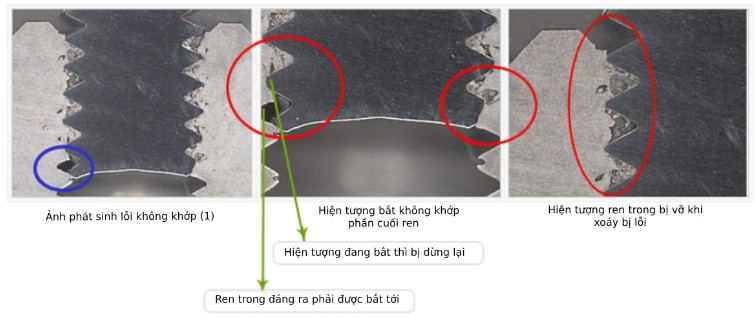

A) Loại 1: không khớp : Khi bắt vít vào không thể xoáy thêm nữa
Thuật ngữ này dùng để chỉ tất cả các hiện tượng có thể xảy ra trong quá trình siết vít, chẳng hạn như trượt ren của vít (SCREW bị trượt), gãy vít, hoặc hư hỏng ren của vật liệu đối tượng (TAP của đối tượng bị hỏng)
B) Loại 2
  • Xoáy tít : Ren trong của vật đối ứng bi mòn dẫn đến hiện tượng vít bị xoay tròn
  • Thường xảy ra với các nguyên liệu mềm như nhôm
  • Hoặc với các tấm kim loại mỏng

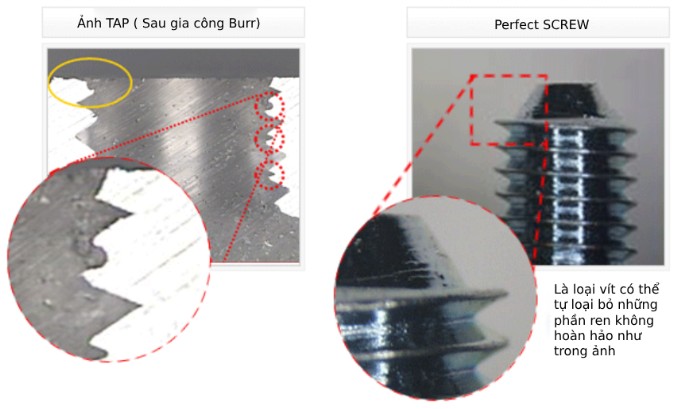

Nguyên lý ren toàn phần

Nguyên lý của đinh vít hoàn thiện - là loại vít được tạo thêm một phần ren nữa so với ren thông thường
(gia công thêm 1 ~ 1.5 ren)

Phần cuối đỉnh phóng to
Ảnh toàn bộ
Ảnh xuất trên máy chiếu
Đinh vít ren hoàn thiện
Đinh vít ren thường
Trường hợp vật đối ứng có góc vát:
Vít mà không cần phải có góc vát mồi

Nguyên lý hoạt động của SCREW

Nguyên lý đinh vít: loại bỏ hiện tượng lăn ren gây lỗi phát sinh khi gia công SCREW
Trường hợp không gia công vát C trên vật đối ứng : Tăng tính SX của đinh vít nhờ gia công
